1. AUTO RESTART: khối AUTO RESTART sử dụng chip STWD100NPW3F giám sát mọi hoạt động của CPU, tự động restart CPU, khỏi sợ bị đứng máy do bị nhiễu.
2. TIME (VR): điều chỉnh tốc độ điều khiển LED thông biến trở VR1
Sơ đồ nguyên lý mạch điều khiển Led Sign:
![Mạch điều khiển Led; Mạch khắc phục lỗi đứng máy; Mạch Auto Restart; Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89](/UserFiles/Products/LEDSIGN/LED%20Circuit2B.jpg)
Lưu ý: Khi sử dụng chức năng AUTO RESTART thì không cần lắp tụ Reset C3. Ngược lại thì tụ Reset C3 phải được lắp mạch. Tụ C3 có chức năng Reset CPU khi ban đầu cấp nguồn vào mạch.
![Mạch điều khiển Led; Mạch khắc phục lỗi đứng máy; Mạch Auto Restart; Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89](/UserFiles/Products/LEDSIGN/MachNoPartT16V2B.jpg)

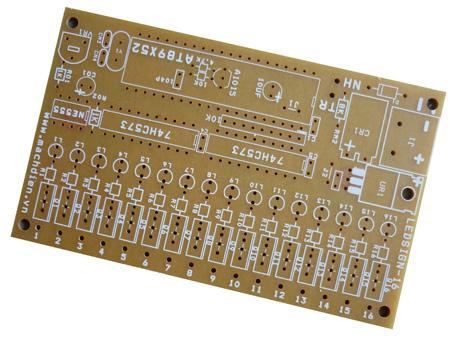

Board mạch 16 cổng chưa lắp linh kiện TOP with AUTO RESTART

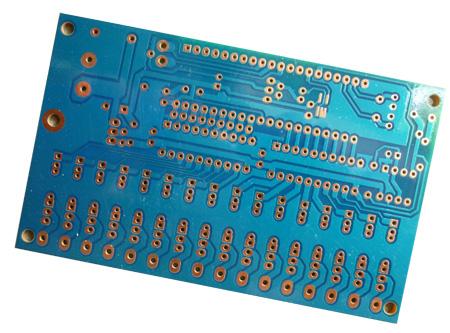

Board mạch 16 cổng chưa lắp linh kiện BOTTOM with AUTO RESTART
![Mạch điều khiển Led; Mạch khắc phục lỗi đứng máy; Mạch Auto Restart; Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89](/UserFiles/Products/LEDSIGN/MACH16V2B.jpg)

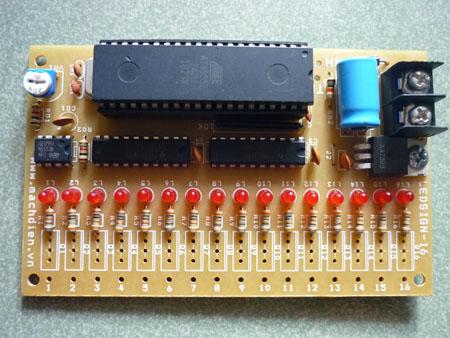

Mạch điều khiển Led 16 cổng với họ 89 đã lắp linh kiện (with AUTO RESTART)
