I. Giới thiệu phần mềm lập trình LED MD LEDSIGN Verson 2
1. Phần mềm lập trình Led MD LEDSIGN Verson 2 là phiên bản mới cập nhật thêm nhiều tính năng hay như: sắp xếp được thứ tự từng cổng tương thích tất cả các loại mạch Led 89 trên thị trường. Chia ra nhiều nhóm Led chạy độc lập với tốc độ khác nhau . . .
2. Với MD LEDSIGN Verson 2 giúp bạn tiết kiệm được rất nhiều thời, bạn không cần phải lập trình vi xử lý mà vẫn có thể hoàn thành được sản phẩm với nhiều hiệu ứng lạ mắt chỉ trong vài phút mà ngay cả lập trình viên chuyên nghiệp có thể không làm được.
3. Tạo code chương trình (Xuất File.HEX) cho họ Vi Điều Khiển 8051 (AT89C51, AT89C51, AT89C55WD, AT89S51, AT89S52, AT89S8253, AT89C2051, AT89C4051 . . .)
4. Tạo code chương trình (Xuất File.HEX) cho họ parallel EPROM họ 27 / 28
5. Giao diện trực quang, tuỳ biến cho phép tương thích tất cả các loại mạch điều khiển Led 8051, EPROM trên thị trường

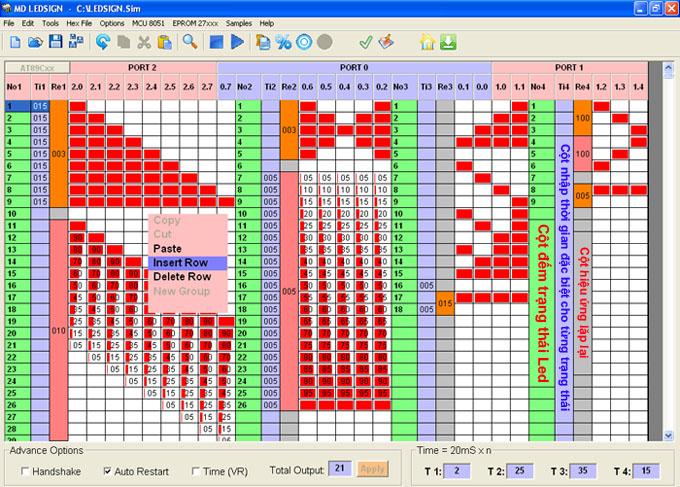

II. Các chức năng chính của phần mềm MD LEDSIGN V2.
1. Cho phép chia thành nhiều nhóm LED chạy độc lập với tốc độ khác nhau.
2. Auto Restart: Giám sát hoạt động của CPU tự động khởi động lại khi gặp sự cố, khắc phục lỗi đứng máy do môi trường nhiễu.
3. Time (VR): Điều chỉnh tốc độ điều khiển Led thông qua biến trở bên ngoài
4. Total Ouput: cho phép cài đặt số cổng cần điều khiển Led
5. T 1: Cài đặt thời gian chung cho tất cả các trạng thái trong nhóm Led 1. Cột màu tím Ti1 là cột nhập thời gian đặc biệt cho từng trạng thái cho nhóm Led 1, những trạng thái không được nhập thời gian đặc biệt thì chương trình sẽ tự động gán Thời gian chung T 1 cho trạng thái đó khi tạo file.HEX.
6. Tương tự T 2, T 3, T 4: cài đặt thời gian chung cho nhóm Led 2, nhóm Led 3 và nhóm Led 4.
7. Cột màu xanh lá No1: đếm trạng thái cho nhóm Led 1 (No2, No3, No4 cho nhóm Led 2, nhóm Led 3 và nhóm Led 4).
8. Cột màu xám Re1: tạo, biểu diễn hiệu ứng lặp lại cho nhóm Led 1 (Re2, Re3, Re4 cho nhóm Led 2, nhóm Led 3 và nhóm Led 4).
9. Hiệu ứng mẫu sinh ra phù hợp cho từ 1 tới 32 cổng. Vào Samples >> chọn 1 hiệu ứng mẫu bất kỳ >> click chuột chọn vị trí bắt đầu Load hiệu ứng mẫu. Ngay lập tức hiệu ứng mẫu được tạo ra.

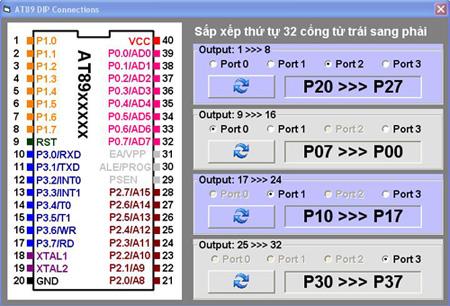

10. Vào MCU >> Pin Connections: cho phép sắp xếp thứ tự từng cổng tương thích tất cả các mạch Led sử dụng 8051 trên thị trường.
11. Thứ tự từ trái sang phải và từ trên xuống dưới cho sắp xếp 32 cổng. Click chuột chọn Port và kết hợp với nút xoay vị trí cổng, kết quả vị trí cổng sẽ thay đổi ngay lập tức.
12. Chuột phải >> New Group để tạo nhóm led mới.
13. Chuột phải vào cột xanh lá No >> Remove Group để xoá nhóm Led.
14. Chuột phải vào cột màu xám Re >> Repeat Effect để tạo hiệu ứng lặp lại.
15. Chuột phải vào hiệu ứng lặp lại >> Repeat Effect để xoá hiệu ứng lặp lại.
16. Click chuột trái vào cột màu tím Ti cho phép nhập thời gian đặc biệt cho từng trạng thái Led.
17. Cho phép COPY dữ liệu giữa các file với nhau thông qua clipboard (mở nhiều file và copy dữ liệu giữa chúng với nhau).
18. Chuột phải >> Insert Row chèn thêm 1 trạng thái mới.
19. Chuột phải >> Delete Row xoá 1 trạng thái.
20. Selection cho phép chọn nhiều Led để COPY hay CUT .
21. Các chức năng COPY, CUT, PASTE giúp việc lập trình cực nhanh.
22. Led Dim cho phép điều khiển cường độ sáng của Led
23. Led OFF nhấn giữ và rê chuột để xoá nhiều Led.
24. Led ON nhấn giữ và rê chuột ON nhiều Led.
25. Nhảy về đầu file, cuối file hay lăn chuột đến trạng thái bất kỳ.
Còn rất nhiều chức năng khác vui lòng tham khảo hướng dẫn sử dụng MD LEDSIGN V2 có thể tải ở bên dưới hoặc vào Help >> F1
