Mã hàng
: Board 32 V2
Hãng sản xuất
: www.machdien.vn
Chủng loại
: Phần Mềm Led Họ 8051
Lượt xem
: 9827
Số lượng còn
: Hết hàng
Giá bán
: 13,000
Số lượng
Giá bán (VNĐ)
1
13,000
10
10,000
THÔNG TIN CHI TIẾT

1.  AUTO RESTART: khối AUTO RESTART sử dụng chip STWD100NPW3F giám sát mọi hoạt động của CPU, tự động restart CPU, khỏi sợ bị đứng máy do bị nhiễu.

2.  TIME (VR): điều chỉnh tốc độ điều khiển LED thông biến trở VR1

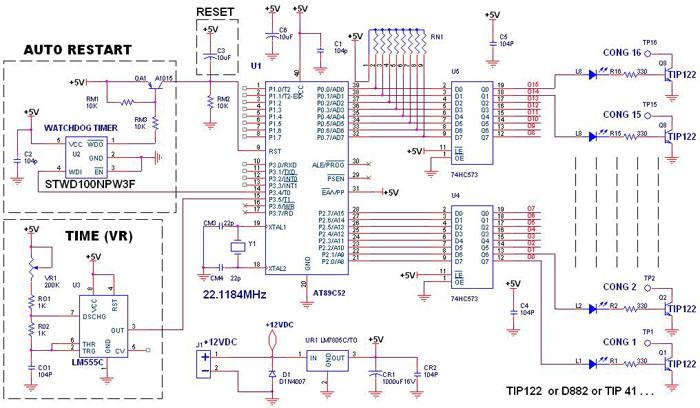

Sơ đồ nguyên lý mạch điều khiển Led Sign:

Mạch khắc phục lỗi đứng máy;  Mạch Auto Restart; Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89

Lưu ý: Khi sử dụng chức năng AUTO RESTART thì không cần lắp tụ Reset C3. Ngược lại thì tụ Reset C3 phải được lắp mạch. Tụ C3 có chức năng Reset CPU khi ban đầu cấp nguồn vào mạch.

Giám sát hoạt động CPU; Reset CPU khi bị đứng máy; Watchdog Timer Giám sát chu kỳ hoạt động của CPU khỏi sợ bị đứng máy; Giám sát hoạt động của CPU; Watchdog Timer;  Khắc phục tình trạng bị đứng máy
Chip AUTO RESTART xem chi tiết STWD100NPW3F Pin Connections

 Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89; Mạch khắc phục lỗi đứng máy;  Mạch Auto Restart

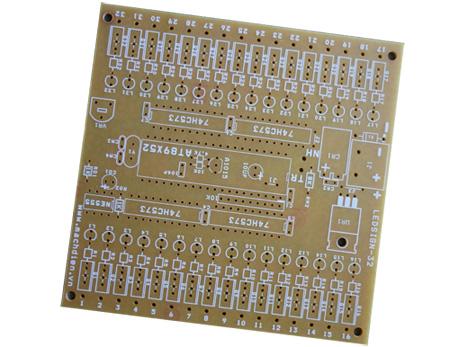

Board mạch 32 cổng chưa lắp linh kiện TOP with AUTO RESTART



Mạch khắc phục lỗi đứng máy;  Mạch Auto Restart; Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89

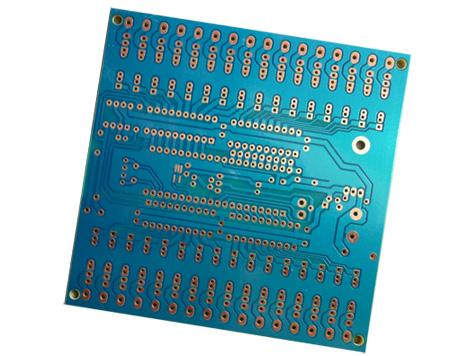

Board mạch 32 cổng chưa lắp linh kiện BOTTOM with AUTO RESTART



Mạch khắc phục lỗi đứng máy;  Mạch Auto Restart; Mạch led quảng cáo họ 8051; Mạch led với họ 8051; Mạch Led với họ 89

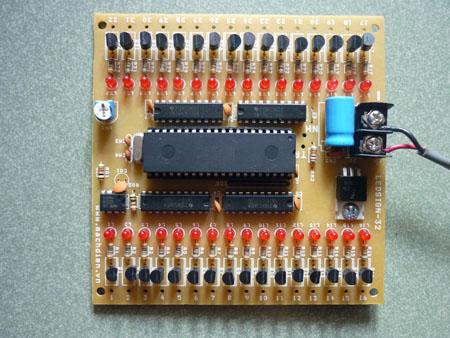

Mạch điều khiển Led 32 cổng với họ 8051 đã lắp linh kiện (with AUTO RESTART)

DOWNLOAD:



TẢI PHẦN MỀM LẬP TRÌNH LED MD LEDSIGN Verson 1 5,8 MB





TẢI PHẦN MỀM LẬP TRÌNH LED MD LEDSIGN Verson 2  5,6 MB

Tải hướng dẫn sử dụng phần mềm lập trình Led MD LEDSIGN Verson 2  2,3 MB

Tải Driver cổng USB cho USB UNLOCK (win XP, win 7) 3,2 MB

Xem thêm Board mạch 16 cổng với chức năng mới AUTO RESTART

Xem thêm chi tiết các tính năng mới của MD LEDSIGN Verson 2
