1. Mạch điều khiển Led quảng cáo với họ EPROM 27 / 28



Mạch điện bên dưới là 1 trong những dạng mạch dùng điều khiển Led quảng cáo trên thị trường. Mạch được thiết kế dùng chung với phần mềm lập trình Led MD LEDSIGN. Sử dụng phần mềm lập trình Led MD LEDSIGN lập trình chip EPROM 27 / 28 thật dễ dàng, nhanh chóng, chính xác. Hãy tải phần mềm lập trình Led MD LEDSIGN về để trải nghiệm sự tiện lợi.

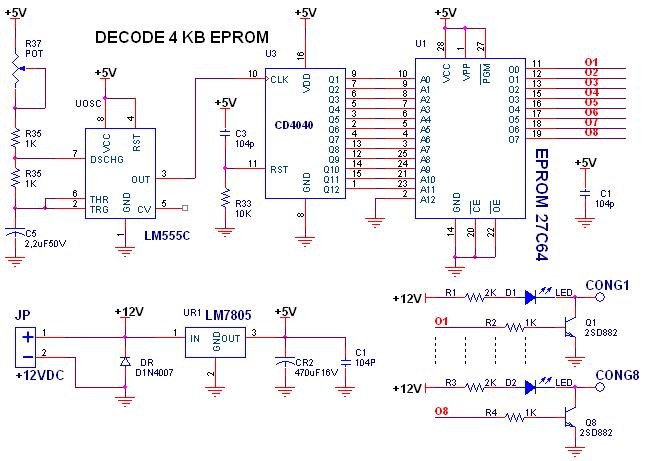

Sơ đồ nguyên lý mạch điều khiển Led Sign:

Eprom điều khiển Led  Mạch điều khiển Led sử dụng EPROM Mạch giải mã EPROM

Mạch Led quảng cáo sử dụng EPROM 27C64



Giải thích:

Điện trở VR37, R35, R35, C5 và LM555C tạo thành mạch dao động có tần số thay đổi bằng cách điều chỉnh biến trở VR1. Dao động này cấp vào chân 10 của của IC đếm nhị phân CD4040
IC đếm nhị phân có nhiệm vụ giải mã địa chỉ cho EPROM
Khối nguồn nhận nguồn 12VDC thông qua JP ổn áp xuống 5VDC nhờ IC ổn áp LM7805 cấp nguồn cho toàn mạch
Khối công xuất sử dụng Transistor D882 được điều khiển bởi AT89C52
EPROM 27C64 điều khiển 8 cổng Led, tốc độ điều khiển trạng thái 8 cổng Led sẽ phụ thuộc vào tần số của mạch dao động LM555 cấp vào IC đếm nhị phân CD4040. Hãy sử dụng Phần mềm lập trình led MD LEDSIGN để lập trình cho EPROM 27C64



Mạch hoạt động như sau: Khi mới cấp nguồn mạch reset gồm tụ C3 và R33 sẽ reset IC đếm nhị phân CD4040 về địa chỉ ban đầu 000h (tất cả các ngõ ra = 0V), tương ứng lúc này Eprom xuất data tại ô nhớ 000h ra 8 cổng Led. Kế tiếp ở chu kỳ xung kế của LM555 sẽ làm tăng địa chỉ CD4040 lên địa chỉ 001h --> lúc này EPROM 27C64 xuất data trong ô nhớ kế 001h ra Led. Tương tự các chu kỳ xung LM555 kế sẽ được IC CD4040 đếm tăng dần từ 000h --> FFFh như vậy EPROM 27C64 điều khiển 4096 trạng thái cho 8 cổng Led. Kết thúc chu kỳ 4096 mạch sẽ tự động quay về địa chỉ 000h và tiếp tục.

  Mạch giải mã EPROM  Mạch Led 8 cổng  Eprom điều khiển Led  Mạch EPROM giá rẻ

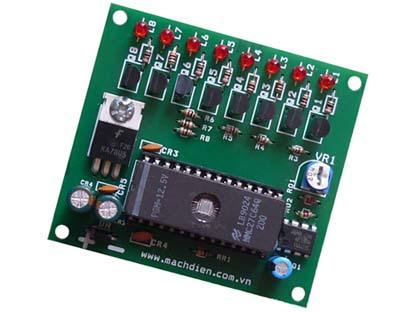

Mạch điều khiển Led quảng cáo 8 cổng ( Sơ đồ nguyên lý + Layout Download bên dưới)



Mạch giải mã EPROM  Mạch Led 16 cổng  Eprom điều khiển Led  Mạch EPROM giá rẻ

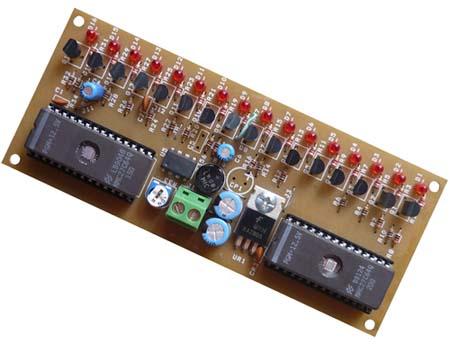

Mạch điều khiển Led quảng cáo 16 cổng ( Sơ đồ nguyên lý + Layout Download bên dưới)
